UPS系统与发电机组的兼容性

UPS系统与发电机组的兼容性

贵州发电机组告诉大家，数据中心对大功率UPS和发电机的需求迅猛增长，由此也产生了一些新问题。本文就UPS输入端功率因数和输入滤波器对发电机的影响，进行理论分析和实际案例的说明，以阐明问题产生的原因，进而找出解决的方法。

１发电机组和UPS之间的配合问题

不间断电源系统的制造商和用户很早就已经注意到发电机组和UPS之间的配合问题，特别是由整流器产生的电流谐波对供电系统如发电机组的电压调节器、UPS的同步电路产生的不良影响非常明显。因此，UPS系统工程师们设计了输入滤波器并把其应用到UPS中，成功地在UPS应用中控制了电流谐波。这些滤波器对UPS与发电机组的兼容性起到了关键作用。

事实上所有的输入滤波器都使用电容器和电感来吸收UPS输入端最具破坏性的电流谐波。输入滤波器的设计考虑了UPS电路固有的和在满载情况下的最大可能的全部谐波畸变的百分比。大多数滤波器的另一个益处是提高带载UPS的输入功率因数。然而输入滤波器的应用带来的另一个后果是使UPS整体效率降低。绝大多数滤波器消耗１％左右的UPS功率。输入滤波器的设计一直在有利和不利因素之间寻求平衡。

为了尽可能提高UPS系统的效率，近期UPS工程师在输入滤波器的功耗方面做了改进。滤波器效率的提高，从很大程度上取决于将IGBT（绝缘门级晶体管）技术应用到UPS设计中。IGBT逆变器的高效率导致了对UPS的重新设计。输入滤波器可以吸收某些电流谐波，同时吸收很小一部分有功功率。总之，滤波器中感性因素对容性因素的比率降低了，UPS的体积变小了，效率提高了。在UPS领域的事情好像得以解决了，然而新问题与发电机的兼容性又出现了，替代了老问题。

２功率因数的问题

通常，人们把注意力放在UPS满载或接近满载情况下的工作状态。绝大多数工程师都能表述满载情况下的UPS工作特性，特别是输入滤波器的特性，然而很少有人对滤波器在空载或接近空载时的状况感兴趣。毕竟UPS及其电气系统在轻载状态下的电流谐波影响很小。然而，UPS空载时的工作参数，特别是输入功率因数对于UPS与发电机的兼容性相当重要。

贵州发电机组告诉大家最新设计的输入滤波器，在减少电流谐波及提高满载情况下的功率因数方面有了较好的效果。但是在空载或很小负载情况下却衍生出一个电容性超前的极低的功率因数，特别是那些为了满足5％最大电流失真度的滤波器。一般情况下，当负载低于25％时大多数UPS系统的输入滤波器会导致明显的功率因数降低。尽管如此，输入功率因数却很少会低于30％，有些新的系统甚至已达到空载功率因数低于2％，接近于理想的容性负载。

这种情况不影响UPS输出和关键负载，市电变压器和输配电系统也不受影响。但发电机就不同了，有经验的发电机工程师知道：发电机带大容性负载时工作会不正常，当接入较低功率因数负载，典型的低于15％～20％容性时，由于系统失调，可能导致发电机停机。在市电停电后出现这种停机应急发电机系统带动UPS系统负载将造成灾难性事故。由于下述两种原因停机给关键负载带来危险：第一，发电机需要手动重启，并且必须在UPS电池放电结束前；第二，在停机前发电机可能引起系统的"过压"，它可能损坏电话设备、火警系统、监控网络甚至UPS模块。更糟糕的是，在事故发生后，很难区分责任，找出问题所在并予以纠正。UPS厂商说UPS系统测试完好，并指出其它地方相同的设备没有发生类似问题。发电机厂商说是负载的问题，无法调整发电机来解决问题。同时，用户工程师则说明他的规格要求，希望两个厂商相互兼容。要了解为何会发生事故及如何避免（或如何在关键应用中找出解决方案），首先需要了解发电机与负载的工作关系。

２.1发电机与负载

发电机依靠电压调节器控制输出电压。电压调节器检测三相输出电压，以其平均值与要求的电压值相比较。调节器从发电机内部的辅助电源取得能量，通常是与主发电机同轴的小发电机，传送ＤC电源给发电机转子的磁场激励线圈。线圈电流上升或下降，控制发电机定子线圈的旋转磁场或称为电动势EＭＦ的大小。定子线圈的磁通量决定发电机的输出电压。

发电机定子线圈的内阻以Z表示，包括感性和阻性部分；由转子励磁线圈控制的发电机电动势用交流电压源以E表示。假设负载是纯感性的，在向量图中电流I滞后电压U正好90°电相位角。如果负载是纯阻性的，U和I的矢量将重合或同相。实际上多数负载介于纯阻性和纯感性之间。电流通过定子线圈引起的电压降用电压矢量I×Z表示。它实际上是两个较小的电压矢量之和，与I同相的电阻压降和超前90°的电感压降。在本例中，它恰好与U同相。因为电动势必须等于发电机内阻的电压降和输出电压之和，即矢量E＝U和I×Z的矢量和。电压调节器改变E可以有效地控制电压U。

现在考虑用纯容性负载代替纯感性负载时，发电机的内部情况会发生什么变化。这时的电流和感性负载时正好相反。电流I现在超前电压矢量U，内阻电压降矢量I×Z，也正好反相。则U和I×Z的矢量和小于U。

贵州发电机组告诉大家由于和感性负载时相同的电动势E在容性负载时产生了较高的发电机输出电压Ｕ，所以电压调节器必须明显地减小旋转磁场。实际上，电压调节器可能没有足够的范围来完全调节输出电压。所有发电机的转子在一个方向连续励磁含有永久磁场，即使电压调节器全关，转子仍有足够的磁场对电容负载充电并产生电压，这种现象称为"自激"。自激的结果是过压或者是电压调节器关机，发电机的监控系统则认为是电压调节器故障（即"失励"）。这任一种情况都会引起发电机停机。发电机输出端所接的负载，可能是独立的，也可能是并联的，决定于自动切换柜工作的定时和设置。在某些应用中，停电时UPS系统是发电机接入的第一个负载。在其它情况下，UPS和机械负载同时接入。机械负载通常有启动接触器，停电后重新闭合需要一定时间，补偿UPS输入滤波电容器的感性电动机负载要有延时。UPS本身有一段时间称为"软启动"周期，将负载从电池转向发电机，使其输入功率因数提高。然而，UPS的输入滤波器并不参与软启动过程，他们连接在UPS的输入端是UPS的一部分，因此，在某些情况下，停电时首先接到发电机输出端的主要负载是UPS的输入滤波器，它们是高容性的（有时是纯容性的）。

解决这一问题的方法很明显要用功率因数校正。这有多种方法可以实现，大致如下：

安装自动切换柜，使电动机负载先于UPS接入。某些切换柜可能不能实现这种方法。另外，在维护时，工厂工程师可能需要单独调试UPS和发电机。

增加一个永久性反应电抗来补偿容性负载，通常使用并联缠绕电抗器，接在E-G或发电机输出并联板上。这是很容易实现的，而且成本较低。但是无论在高负载还是在低负载的情况下，电抗器总是在吸收电流并影响负载功率因数。而且不论UPS的数量多少，电抗器的数量总是固定的。

在每一台UPS中加装感性电抗器，正好补偿UPS的容抗。在低负载情况下由接触器（选件）控制电抗器的投入。此方法电抗器较精确，但数量较大且安装和控制的成本高。

在滤波电容前安装接触器，在低负载时断开。由于接触器的时间必须精确，控制比较复杂，只能在工厂安装。

哪一种方法是最佳的，要根据现场的情况和设备的性能来确定。

2.2共振问题

电容自激问题可能被其他电气状态所加重或掩盖，如串联共振。当发电机的感抗的欧姆值和输入滤波器容抗的欧姆值相互拉近，并且系统的电阻值较小时将产生振荡，电压可能超出电力系统的额定值。新近设计的UPS系统实质上为100％的电容性输入阻抗。一台500kVA的UPS可能有150kvar的电容和接近于0的功率因数。并联电感、串联扼流圈和输入隔离变压器是UPS的常规部件，这些部件都是感性的。事实上他们和滤波器的电容一起使UPS总体表现为容性，可能在UPS内部已经存在一些振荡。加上连到UPS的输电线的电容特性，整个系统的复杂性大为提高，超出了一般工程师所能分析的范围。

近来在关键应用中两个附加因素使得这些问题更普遍。首先，根据用户高可靠数据处理的要求，计算机设备厂商在其设备中更多地提供冗余电源输入。现在典型的计算机柜都带有两个或更多电源线。其次，设备经理要求系统支持在线维护，他们希望在UPS关机维护时关键负载也有保护。这两个因素使得典型数据中心UPS的安装数量增加，每台UPS的负载容量减少。但是发电机的增加没有与UPS保持一致。在设备经理的眼中发电机通常是备用的，容易安排维护。另外在一些大的项目中资金压力限制昂贵的大功率发电机组的数量。结果是每台发电机带更多的UPS，这是一个令UPS厂商高兴发电机厂商烦恼的趋势。

对自激和振荡的最佳防卫是物理学的基本知识。工程师应仔细地确定UPS系统在所有负载条件下的功率因数特性。UPS设备安装后，业主应坚持全面的测试，在调试验收时仔细测量整个系统的工作参数。当发现问题时，最佳的方案是成立由厂商、工程师、承包商和业主组成的项目小组，对系统进行完全测试并找出解决办法。　

３典型案例

以下是一个UPS和发电机兼容性问题的案例，一个在线服务供应商的新建数据中心在调试运行时发生的。它表明厂商、工程师和用户如何发现并解决问题的。

现场装有3套MGE UPS 3000kVA系统，每一套由4台75 kVA IGBT调宽调频模块组成，可扩展到6台。模块的设计负载率是65％，UPS模块配有输入隔离变压器和最大5％输入电流谐波滤波器。所有的模块分别连到两组发电机并联总线，每组总线有3台1600 kW的发电机，可以扩展到6台。每台发电机都配有电子调压器。每条并联总线的电源转换计划是，在第一批负载接入前，等待两台发电机并联。第一批负载包含每套系统中的一台UPS和部分空调负载。随着后续发电机的并入，与第一批相同的负载随后加入。在故障模式测试中操作员发现，带第一批负载的两台发电机中有一台故障时，另一台将出现过压报警并于2s后关机。但是第一批负载远低于一台发电机的容量，因为此时UPS的负载很轻。随即安排了进一步的测试，以确定UPS对单台发电机的影响。因为首先怀疑的是UPS的输入环节对调压器的干扰，因此测试的UPS不带负载，或UPS的逆变器关闭。测试装置包括直流电压和电流表，直接监测场激励线圈，因为这些参数由调压器控制，可以立即反映出调压器的动作。同时用发电机本身的仪表监测负载的功率（Ｗ）、电流电压（VA）、乏（var）。

首先用纯阻性负载进行测试以建立基准。它表明随着负载增加励磁电流和电压上升，如我们所预期。较大的负载电流在发电机内阻Z上产生较大的压降I×Z，必须克服它以保持输出电压U稳定。接着测试UPS对发电机的影响，每次增加一台。UPS不带负载，观察UPS整流器软启动过程。测试结果很明显调压器的动作和纯阻性负载时相反。接入两台UPS后，调压器已接近允许范围的边缘，再加一台使得发电机2s后进入过载状态。

贵州发电机组提醒大家请注意单台750kVA UPS对应的负载值。它造成发电机关机实质上却没有真实负载，每台UPS接近230kvar的容抗使得功率因数为０。

由工程师、业主、承包商、供货商和厂商组成的项目小组，在考虑了所有的可能性后，选择了在每个容性负载上安装反应电抗器的方案。根据前面测试的数据，厂商为每台UPS设计了200kvar并联电抗器，并由接触器控制，承包商在现场将其与UPS的输入滤波器并联安装，工程师设计了外部控制电路，它测发电机的负载，仅当UPS由发电机供电且发电机的总kW负载低于一个（可调）设定值时，才允许电抗器接入。项目小组用修改后的UPS接入一台发电机重新测试。

这时电容的影响依然存在，电抗器只能平衡部分而不是全部电容。因此，随着UPS的增加，励磁电流慢慢减少，然而这并不会造成问题。因为６台UPS已超出一台发电机的容量，而调压器依然正常并控制着输出电压。

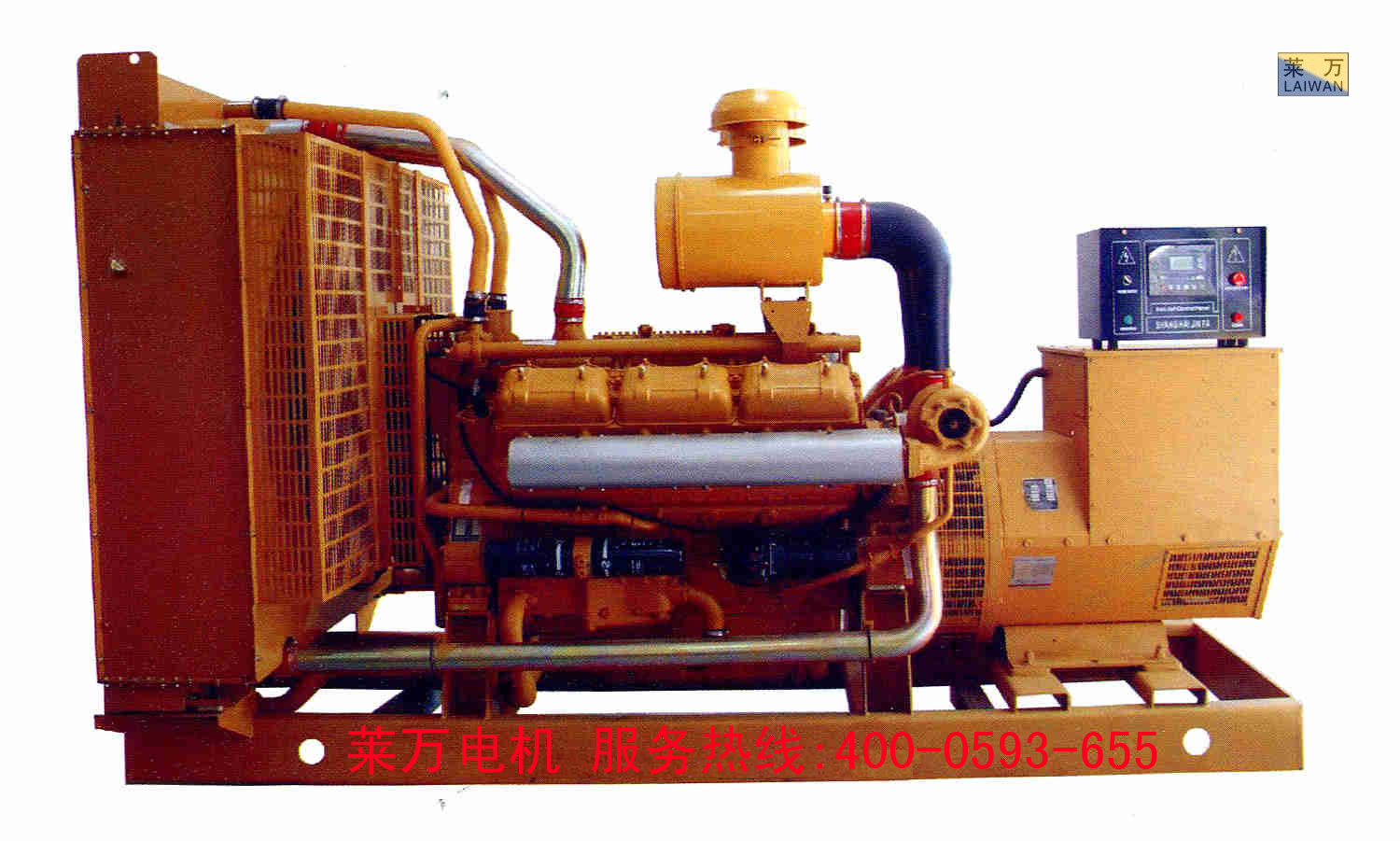

柴油发电机组与UPS配套使用时存在的问题

有研究表明，UPS系统通过整流器/充电器从交流配电系统获得电力，对于前端的配电系统而言，UPS系统是一个会引起正弦波波失真的非线性负载。发电机较高的内阻（比变压器高2～3倍）增加了谐波的副作用。当柴油发电机与UPS配合使用时，对柴油发电机而言容易出现产生以下异常现象或者故障：

1.1电压振荡

反馈的波动电压会造成发电机输出电压振荡范围达±10％～±20％。当调整AVR达到最佳时，振荡仍>2％。

1.2电流振荡

在UPS负载稳定的情况下，发电机输出电流摆动范围仍达±20％～±50％，并且这种摆动无法调整。

1.3频率漂移

频率振荡范围在±5％以内，会导致UPS频繁切换，造成柴油发电机负载有规律的忽大忽小，从而使发电机的电压、工作噪声也有规律地忽大忽小，加大输出电压的不稳定。同时发电机组的震动加剧，加速了机械磨损，甚至机件损坏。

2.2UPS引起的谐波的治理方法

所有造成正弦波波形失真的负载，称之为非线性负载并且都会引起谐波。UPS系统作为非线性负载产生的谐波对柴油发电机的运行会产生很大的危害。目前解决发电机组与UPS系统间谐波问题有两种策略：

2.2.1消除谐波

使用滤波器或有源谐波调节器来部分或全部地消除谐波。

2.2.2接受并允许谐波的存在

在实际应用中，若UPS负载相对柴油发电机组的其他负载来说相对小很多，也就是说UPS功率比发电机组的功率小很多，在功率比为1:（2～5）时，UPS系统产生的谐波可不采用滤波措施。

2.3具体分析

2.3.1额定功率比情况

汕头雷达站所配备的UPS电源和柴油发电机组两者的额定功率比为1:2.5，UPS系统产生的谐波应该在柴油发电机组的承受范围之内。同时考虑到该型号的UPS电源和柴油发电机组之前在我省其他雷达站已多次配套使用，没有出现UPS的谐波副作用影响到柴油发电机组稳定工作的现象，因此我们判断汕头雷达站柴油发电机组游车现象应该不是主要由UPS谐波的副作用引起的。

2.3.2初步判断

贵州发电机组告诉大家从前面检查的情况看，柴油发电机组不论是在空载或者是负载的情况下，其转速和频率都偏高。当雷达在做立体扫描观测时，每完成一个仰角的扫描会关掉高压，等天线到达下一个指定方位、仰角时，又重新加上高压（时间间隔不到1秒），从配电柜上可以明显看出，这时电流有15A左右的起落。由于柴油发电机组的转速和频率都偏高，当其负载突然起落时，其输出的交流电电压、频率振荡有可能超出UPS的适应范围。当UPS设备检测到发电机输出电压瞬间在控制范围内外漂移，瞬间给出分合信号，反映到发电机的CB板（核心控制电路板），核心控制命令发动机的喷射泵增减油量，以保证工作的稳定。但是，由于是瞬间的分合、反馈，当这种切换频繁出现，会导致UPS频繁切换，反过来造成柴油发电机负载有规律的忽大忽小，从而使发电机的电压、工作噪声也有规律地忽大忽小，发电机组的震动加剧，造成整个控制过程的恶性循环，最终导致游车现象发生。
