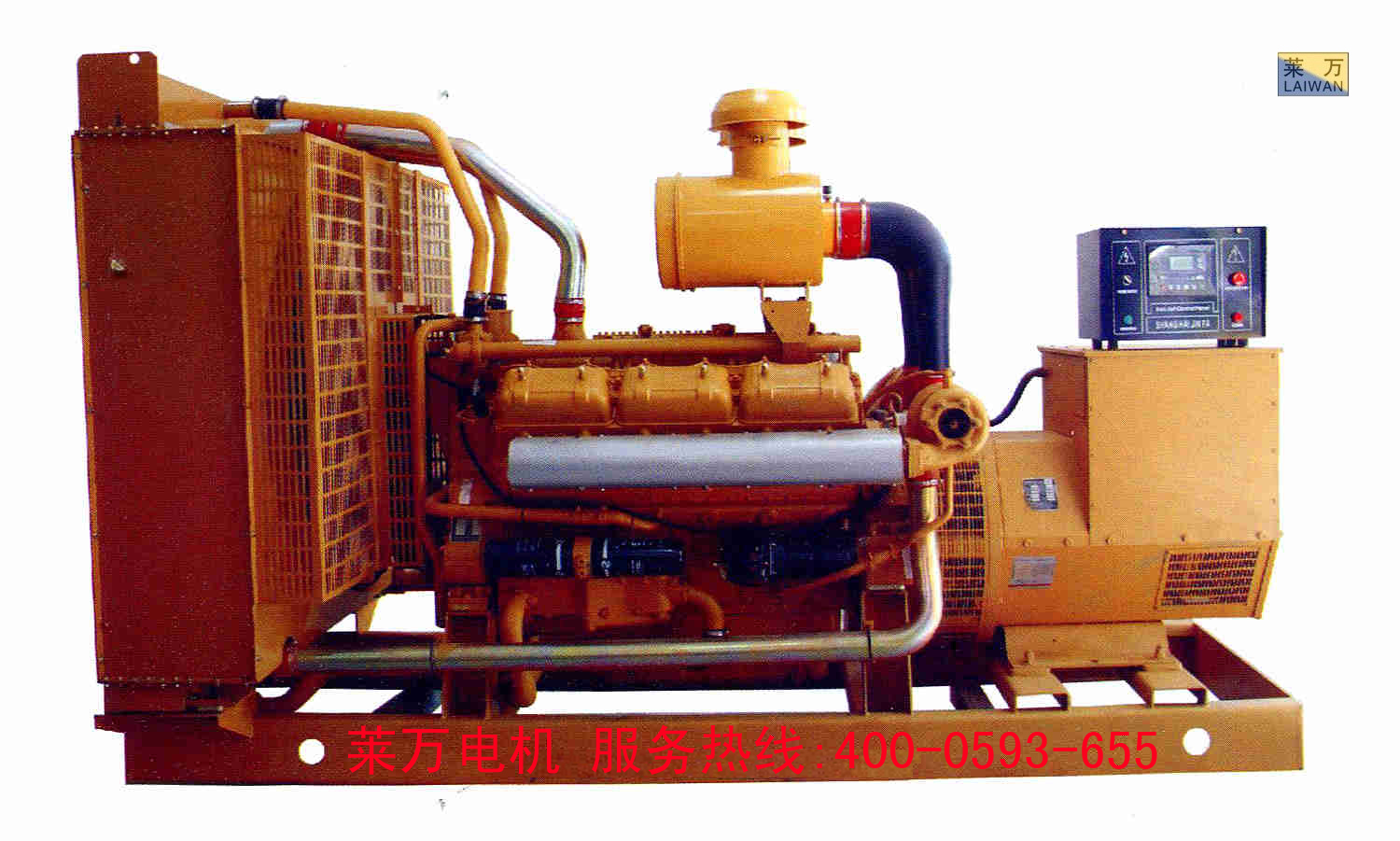

柴油发电机组机房设计及安装建议

柴油发电机组机房设计及安装建议

技术摘要

1：贵州发电机组告诉大家机组宜横向布置,当受建筑物场地限制时,可以纵向布置.

2：当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配电室.

3：蓄电池应靠近起动马达侧

4：机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧.

5：机房应采用机组消音及机房隔音综合治理措施.

二． 发电机组的安装

1. 机组安装在混凝土地板上的:

a. 贵州发电机组提醒大家应在地板上浇注一个钢筋混凝土底座.

b. 混凝土底座应经过一个月173KPa以上压力测试合格.

c 混凝土底座应高于地板至少15cm,沿机组底盘每边至少扩展15cm,

例如：200KW柴油发电机组尺寸可为：31x11x19.5cm

2.机组固定在底盘式油箱上的:

a. 发动机,发动机与油箱之间必须加装减振器.

b. 油箱结构和强度必须能承受机组的静载荷和动载荷.

c. 油箱底部和地面之间必须留有一定距离,便于检修维护.

3. 机组安装在振动隔离基础上的:

三 . 进排气系统

1·使用吊架或支架支撑排气管和增压器

2·波纹管严禁用来充当弯头

3·对于200KW以上机组，使用61cm以上的不锈钢波纹管

4·水平铺设排气管设0.3-0.5%坡度，坡向室外，最低点设排污阀

5·配置发动机排气管时，禁止使用直径小于排气口的管道

6·如排气管必须向上弯曲时，应在上升起始点位置设置排水栓

7·贵州发电机组提醒大家多台发电机组安装时，共用排气管道需特别注意

四． 冷却系统

1. 进风口宜设定在发电机端或发电机两侧，面积应大于水箱面积2.2倍。

2. 出风口面积应为水箱面积的1.5倍，并应在出风口安装百叶窗和挡风墙。

3. 使用柔性风道法兰与水箱连接，吸收机组位移和振动，防止噪声传播。

4. 热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失。

5. 贵州发电机组提醒大家当环境温度高于设计温度时，考虑降功率使用。
